Przepływomierz może być wykorzystywany w układzie grawitacyjnym oraz w układzie z przepływem wymuszonym pompą ręczną lub elektryczną. W przypadku zastosowania pomp wytwarzających ciśnienie, w części ssącej powinien być zastosowany tzw. „bypass” czyli awaryjny powrót tłoczonego medium do zbiornika, z którego jest pompowane.

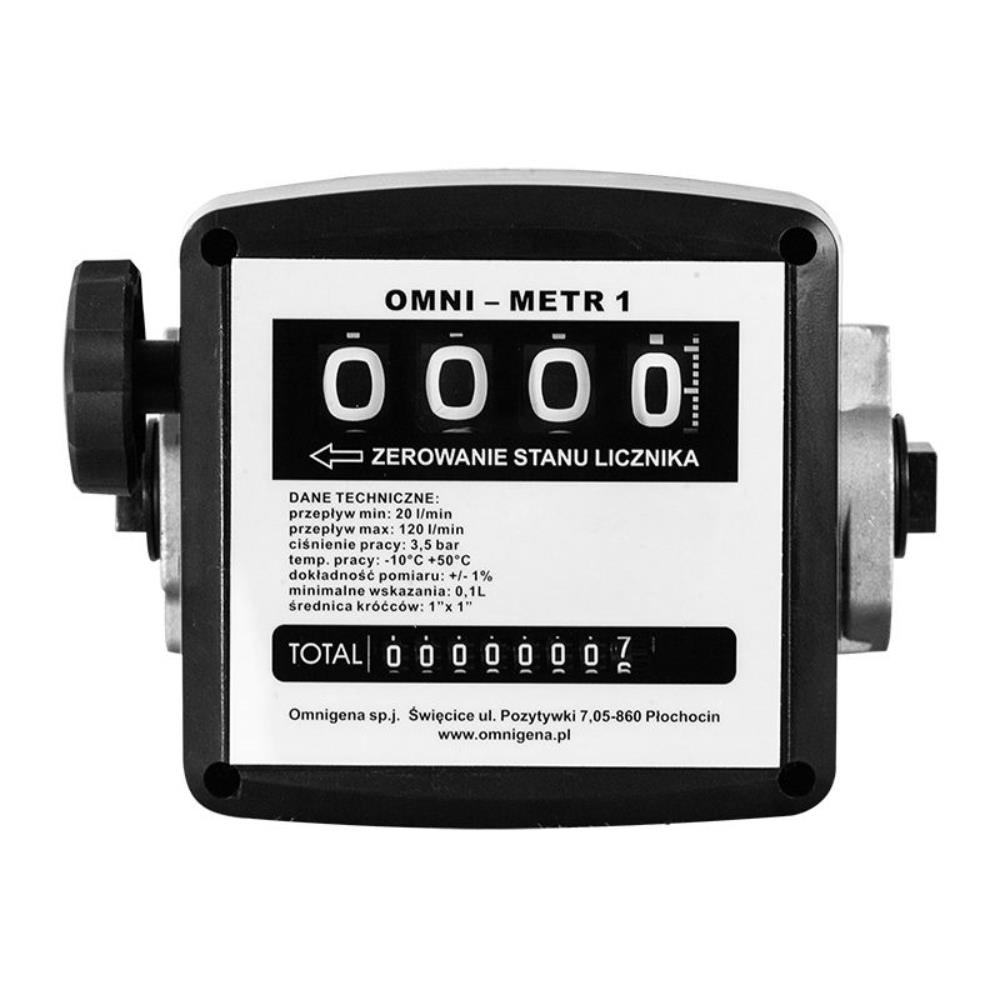

Przed przystąpieniem do pomiaru należy wyzerować wskazania licznika częściowego. Dokonujemy tego poprzez obrót pokrętłem. Zerowanie następuje poprzez obrót pokrętłem w kierunku powodującym obracanie się cyfr.
Wskazań licznika całkowitego nie można wyzerować.
Odradzamy użycie przepływomierza w miejscach narażonych na bezpośrednie działanie słońca gdzie temp. może przekroczyć max. dozwoloną (+50oC). Aby zapewnić długą, bezawaryjną eksploatację przepływomierza należy zastosować przed miernikiem filtr.
Przepływomierz nie może być wykorzystywany do mierzenia przepływu cieczy o charakterze wybuchowym lub żrącym.
- Mechanizm : wirujący dysk
- Zakres przepływu: 20-120 l/min
- Zakres ciśnień roboczych:0,1-3,5 bar
- Zakres temperatury otoczenia, w którym miernik może funkcjonować: 10, +50oC
- Opór przepływu mierzony przy przepływie 80 l/min oleju napędowego: 0,3 bar
- Dokładność pomiaru przy wyskalowaniu: +/- 1%
- Zakres pomiaru na liczniku częściowym (większy): do 999 L
- Zakres pomiaru na liczniku całkowitym (mniejszy): do 999999 L
- Minimalne wskazania: 0,1 L
- Średnia króćców: 1” x 1”
- Waga: 2 kg
| Rodzaj przedmiotu: | Przepływomierz |
| Maksymalna wydajność przepływu wody (l/min): | 20 - 120 |
| Dokładność pomiaru (%): | +/- 1 |
| Minimalne wskazania (L): | 0,1 |
| Ciśnienie robocze (bar): | 0,1-3,5 |
| Dopuszczalna temperatura pracy (ºC): | -10 / +50 |
| Średnica króćców (przyłączy) (w calach): | 1 x 1 |
| Dodatkowe informacje: | Przeznaczony do mierzenia przepływu oleju ,
Wirujący dysk pomiarowy |
